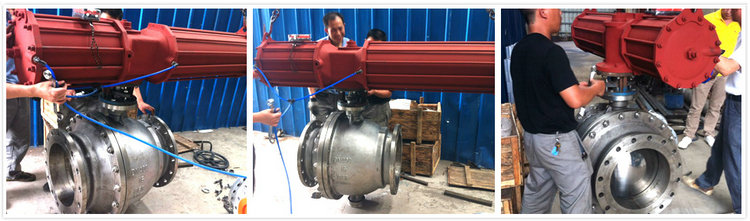

固定式氣動硬密封球閥Q647Y圖片

時間：2017-11-22 10:28:24 來源：多儀閥門 點擊：0次

氣動硬密封球閥Q647Y采用固定式結構，密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬。通過裝配AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式，可通過電磁閥控制，實現球閥開關動作，亦可實現智能化控制，快速開啟或關閉管路，能有效的對管網進行控制和管理。

氣動硬密封球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。

硬密封氣動固定式球閥零件材料：

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L
