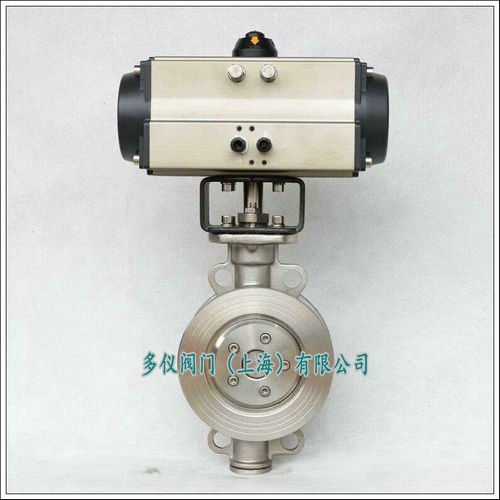

不銹鋼氣動對夾式硬密封蝶閥D673H-16P圖片
時間：2017-06-12 16:59:01 來源：多儀閥門 點擊：0次
不銹鋼氣動對夾式硬密封蝶閥（D673H-16P）采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
氣動對夾式硬密封蝶閥產品特點：
1、蝶板密封面在關閉狀態下，受力均勻，承壓能力高。
2、能實現雙向密封功能，既可以調節，又具有切斷功能。
3、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
4、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
5、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
6、耐高溫、耐低溫、耐腐蝕性，操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
氣動對夾式硬密封蝶閥原理：
氣動硬密封蝶閥閥桿軸線與蝶板密封面間偏置，并與閥體通道軸線偏置，閥座回轉軸線與閥體通道軸線形成一個偏心角，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
