AC220V電動球閥接線圖說明及控制方式

時間：2019-10-23 13:09:26 來源：多儀閥門點擊：0次

電動球閥是近幾年來工業管路中最為常見的自動化控制設備，主要由電動執行器和閥門兩部分組成，它根據球芯圍繞的閥軸作90°旋轉運動，來達到開啟或關閉的作用，亦可根據需要實現控制閥位開度大小的調節功能。被廣泛應用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性、弱酸堿介質，是各行業里至關重要的機械產品。

電動球閥

那么對于電動球閥多樣的使用方式，如開關切斷或調節等控制要求，包括防爆或非防爆要求等，不同的功能可應用于不同的工況環境，那對于它們不同的接線方式，就起到一個及其重要的作用，以下為廣大用戶以最常見的（AC220V）為例，做個簡單描述以做為參考，希望對大家有所幫助。

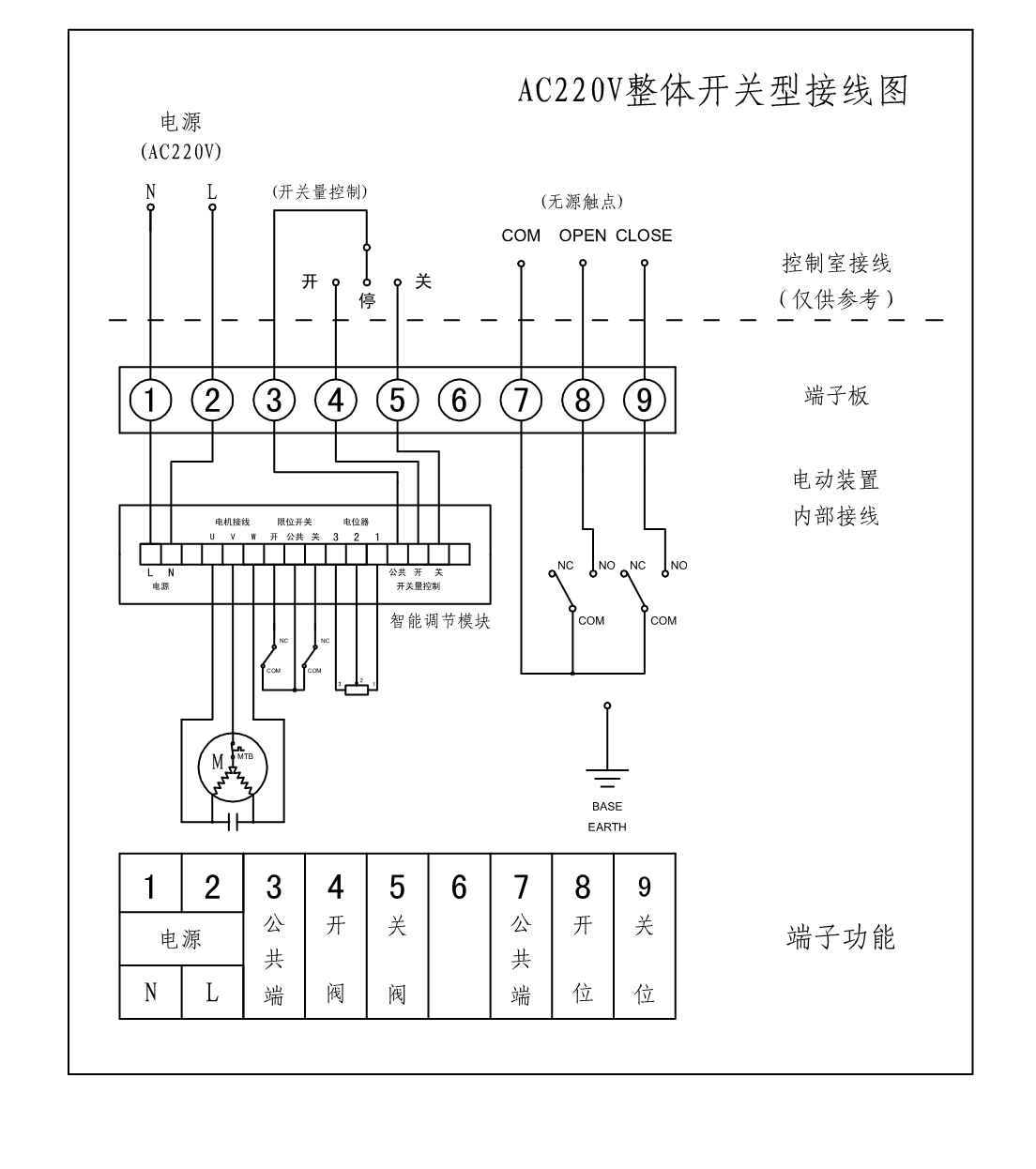

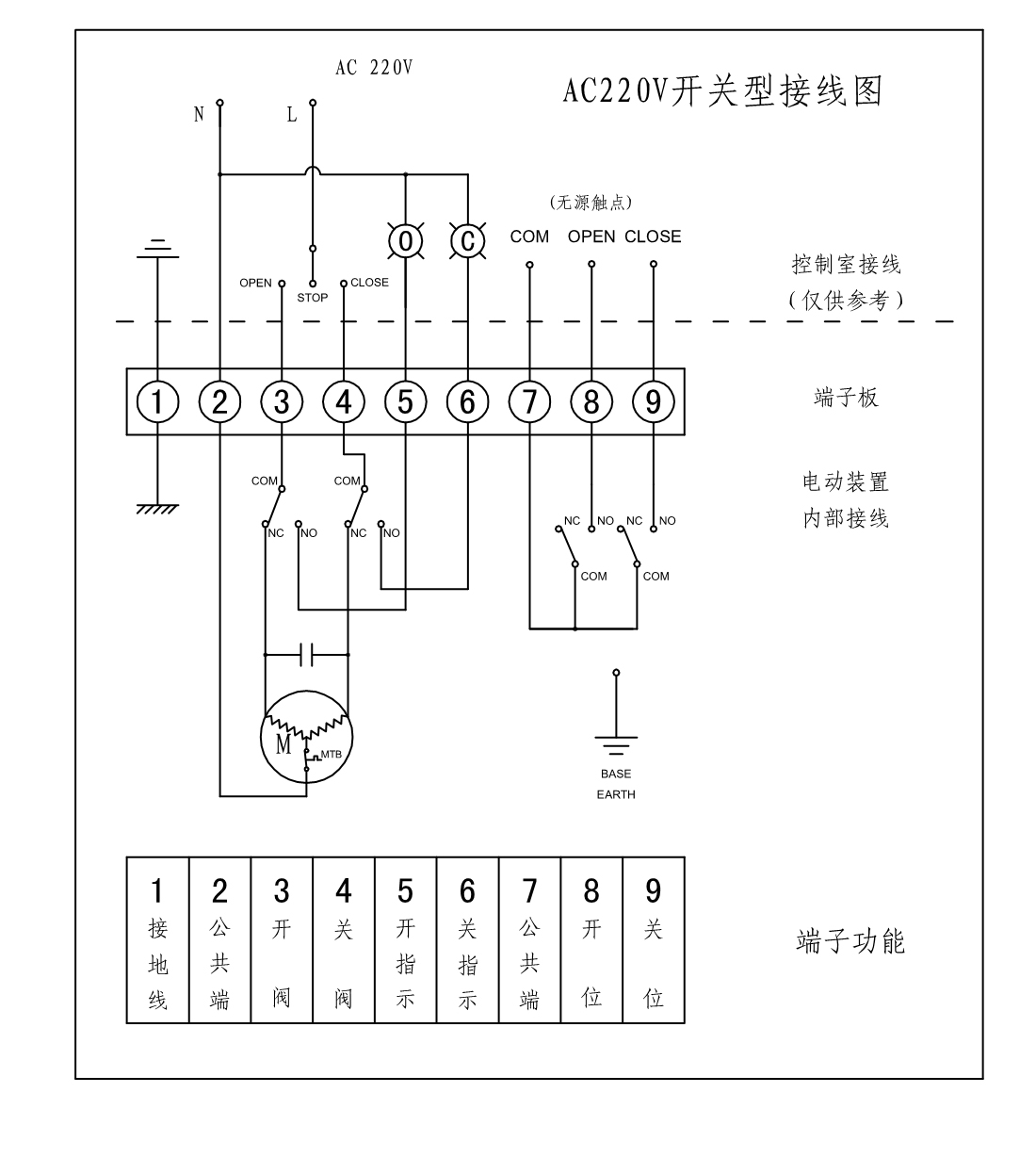

AC220V標準開關型電動球閥接線圖	AC220V整體開關型電動球閥接線圖

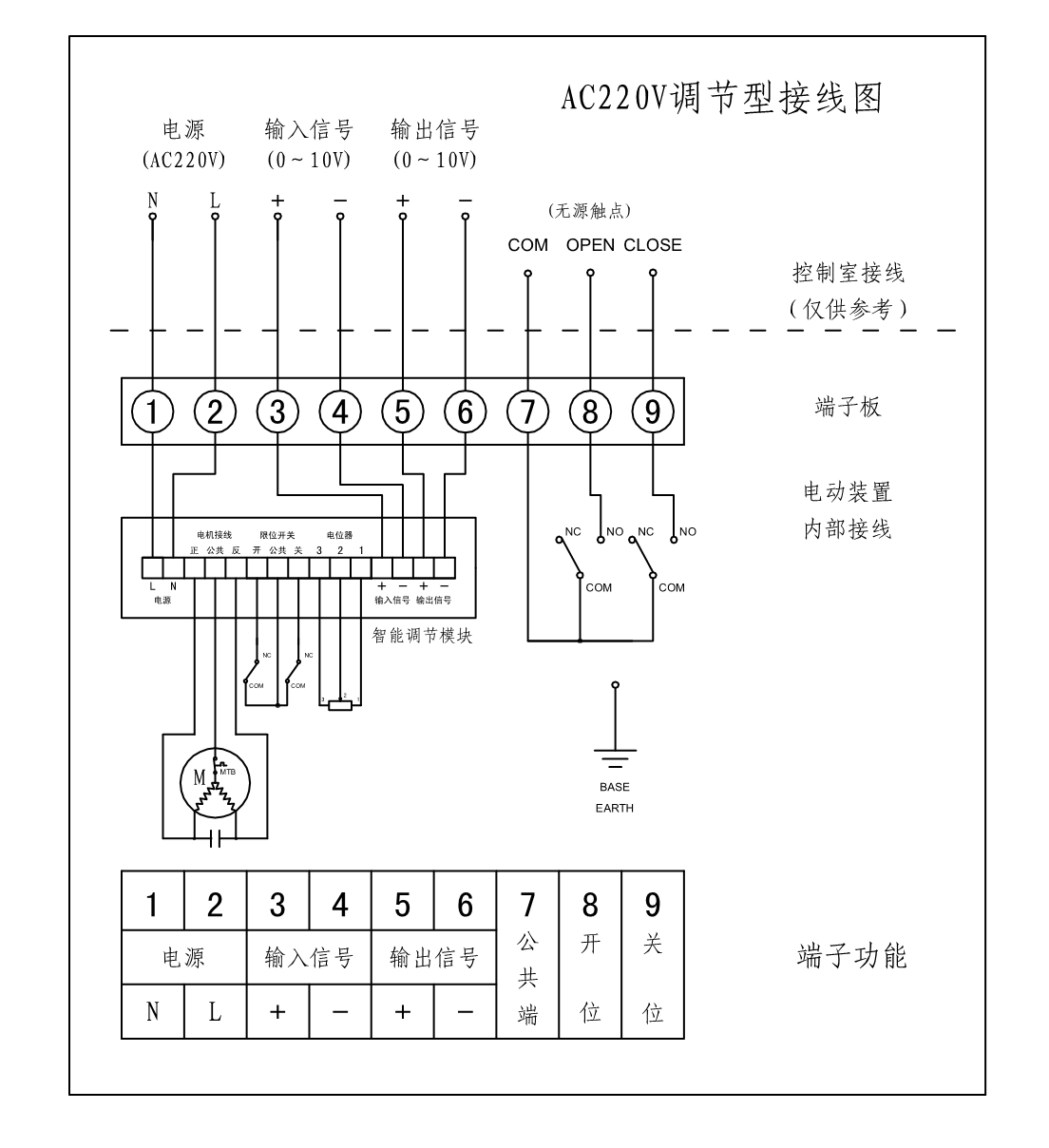

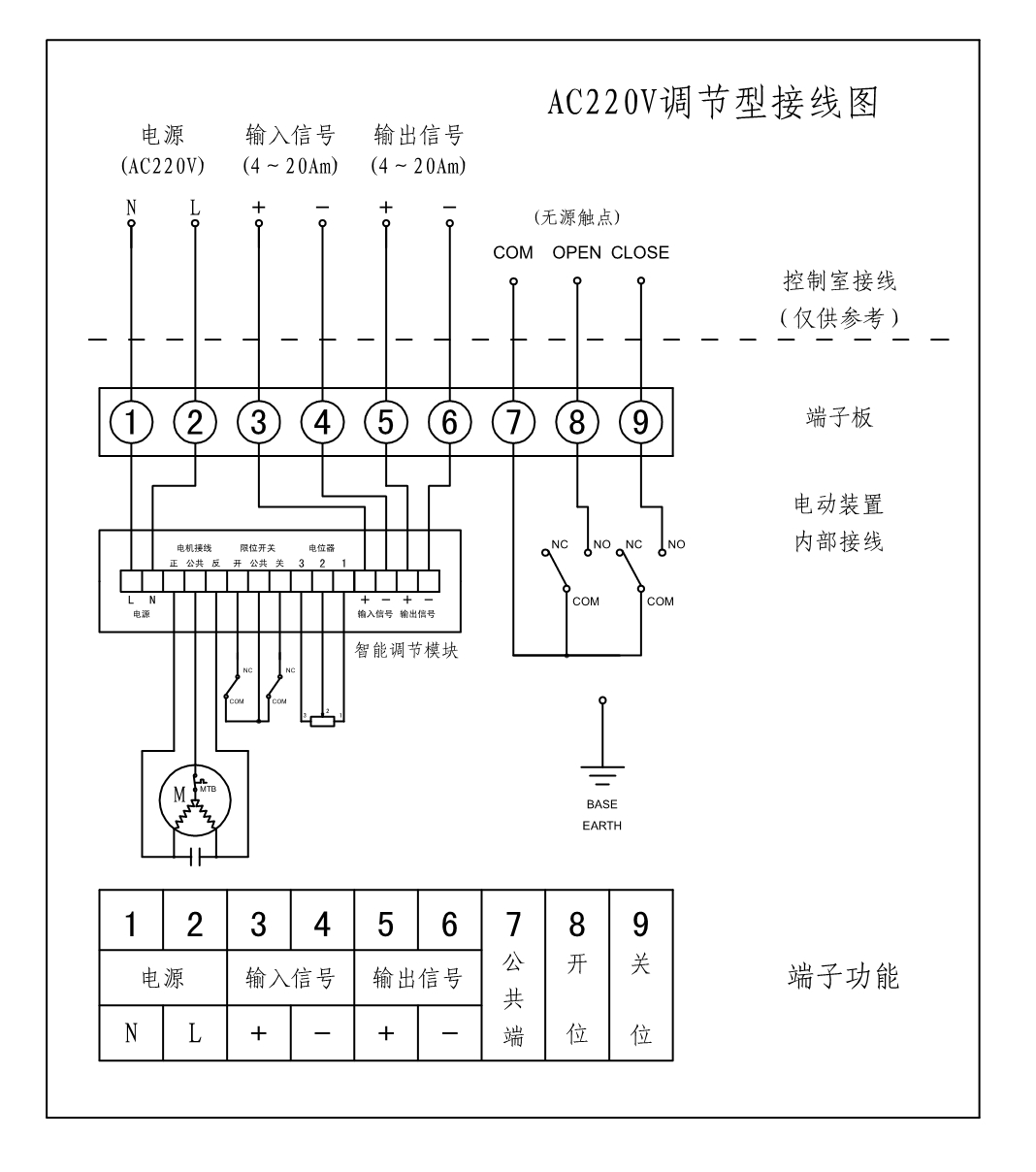

AC220V調節型電動球閥接線圖（4-20mA）	AC220V調節型電動球閥接線圖（0-10V）
